电液推杆

概述

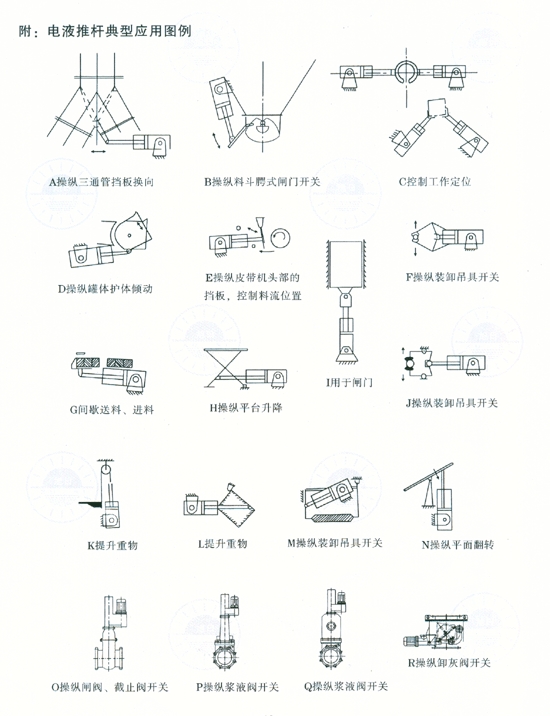

　　 DYT(B)型系列电液推杆（简称电液推杆）适用于需往复推拉直线运动，可用于上升、下降或夹紧工作物的场所，也可用于远距离及高空危险地区，并可和计算机联网进行集中（程序）控制。现已广泛应用于冶金、矿山、煤炭、电力、机械、粮食、水泥、化工、水利、运输等行业，是不可缺少的通用动力源。

原理和功能

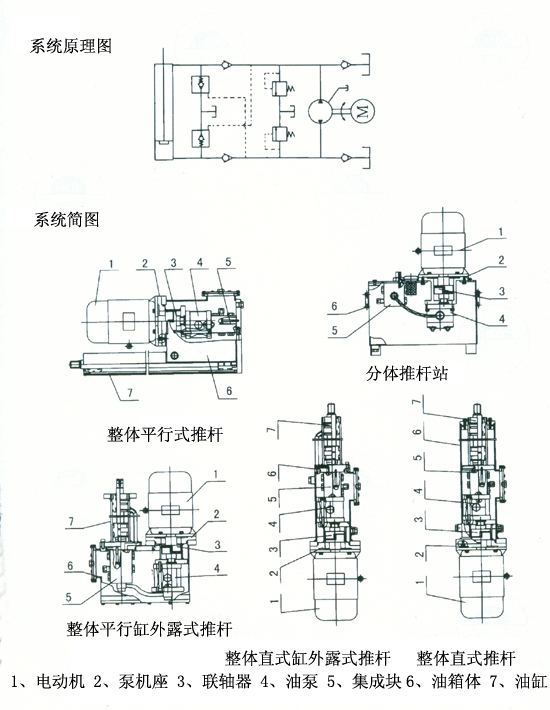

1、工作原理：电液推杆以电动机为动力源，通过电动机正（反）向旋转，使液压油通过双向齿轮泵输出压力油，经油路集成块，送至工作油缸，实现活塞杆的往复运动。
2、过载自动保护功能：电液推杆工作时，如活塞杆所受外力超过额定的输出力或活塞已到终点，电机仍在转动，这时油路中油压增高到调定的压力，溢流阀迅速而准确地溢流，实现过载自动保护。电机虽在转动，但绝不会烧毁。
3、自锁功能：电液推杆的油路集成块中设计了压力自锁机构，电机停止转动，活塞杆立即停留在一定的位置上，压力油处于保压状态。
4、可根据用户要求，在额定的速度范围内进行无级调节速度。
5、可根据用户要求，在额定的输出力范围内进行无级调节推、拉力。
6、可根据用户要求，在额定的行程范围内进行无级调节行程。

造型说明
　　 电液推杆主要是由推杆的型式、电机的防护等级、额定输出力、行程、额定速度和使用角度等六大基本要素组成，还可根据用户特殊要求，配套三种调节功能，即：速度调节、推拉力调节，行程调节（行程开关定位）。除了上述三种调节功能订货时必须文字注明外，其它请参照型号编制方式认真填写六大基本要素。

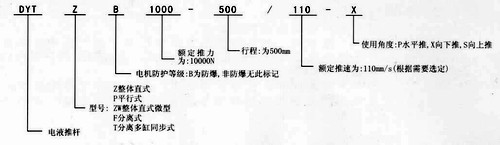

　　以下举“DYTZB1000－500/110－X型电液推杆”为例，分别说明如何选型和型号编制的方式。

　　 1、如何选型：某一场所需要一台整体直式的电液推杆，要求电机防爆，其最大推力10kn，行程500mm最大速度110mm/s，使用角度向下推，那么所选电液推杆的标准型号为：DYTZB1000-500/110-X.(B为防爆标记，X表示向下推)

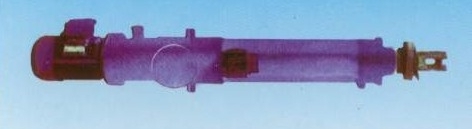

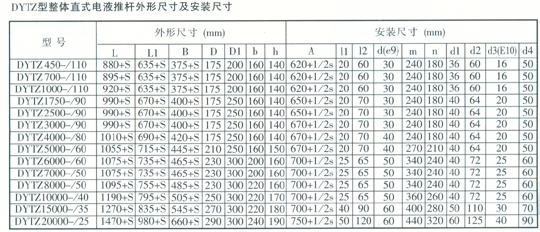

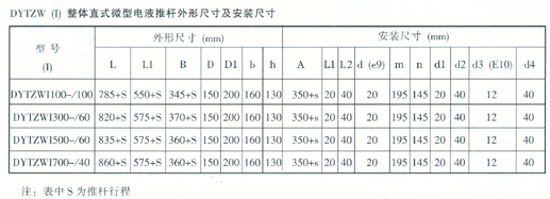

DYTZ型整体直式电液推杆

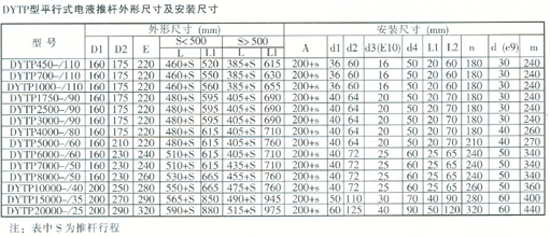

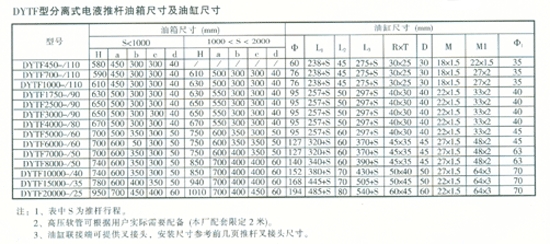

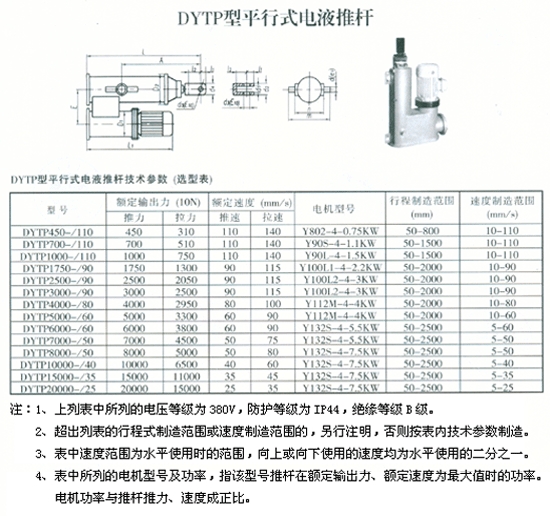

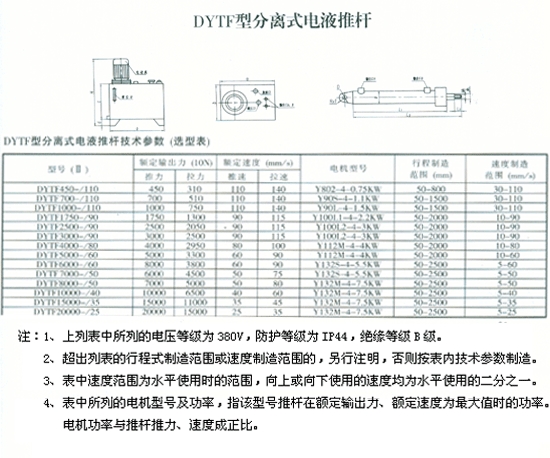

DYTP型平行式电液推杆　　　　　　　　　 DYTF分离式电液推杆
